การตรวจจับการรั่วไหลของท่อใต้ดิน 3 In 1 PQ BT มัลติฟังก์ชั่นการตรวจจับการรั่วไหลของน้ำและก๊าซ

PQ - BT Series Wireless 3-In-1 Multi-Function Pipe Leak Detector

บทนำเครื่องมือ

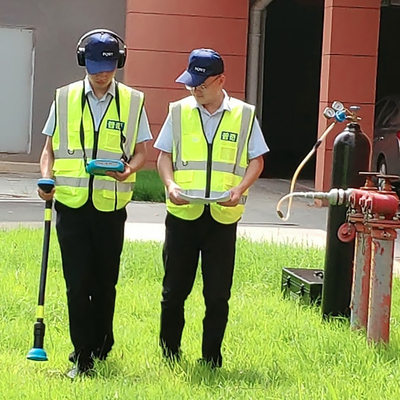

PQ - BT series เครื่องตรวจจับการรั่วไหลแบบไร้สายมัลติฟังก์ชั่นเป็นเครื่องตรวจจับการรั่วไหลแบบไร้สายมัลติฟังก์ชั่นรุ่นใหม่ที่ได้รับการวิจัยและพัฒนาโดยสถาบันของเราโดยเฉพาะสำหรับการตรวจจับการรั่วไหลของท่อแรงดันและทิศทางของท่อชุดเครื่องมือนี้สามารถแก้ปัญหาการรั่วไหลของท่อแรงดันภายนอกได้อย่างมีประสิทธิภาพและสะดวก โดยรวบรวมและวิเคราะห์เสียงและสัญญาณของการรั่วไหลหรือก๊าซของท่อรั่วการติดตั้งอุปกรณ์เสียงที่ส่วนต่อประสานของท่อทำให้สามารถระบุตำแหน่งและทิศทางของท่อโลหะใต้ดินและท่อที่ไม่ใช่โลหะได้อย่างแม่นยำเหมาะสำหรับตรวจสอบรอยรั่วและทิศทางของท่อส่งน้ำประปา การดับเพลิง และท่อความร้อนในเครือข่ายภายนอก

หลักการทำงาน

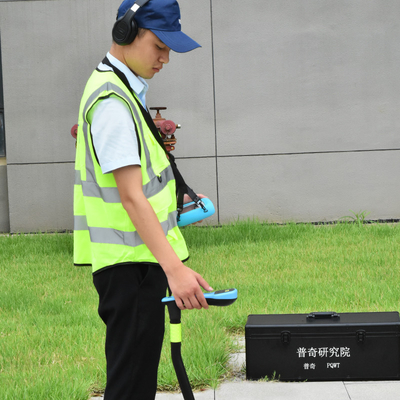

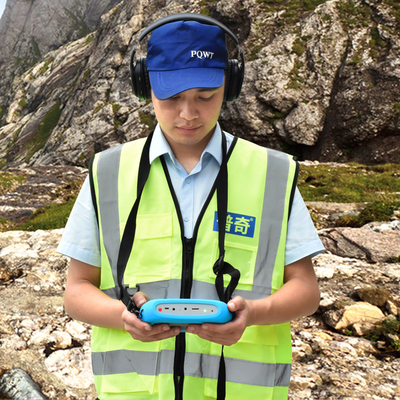

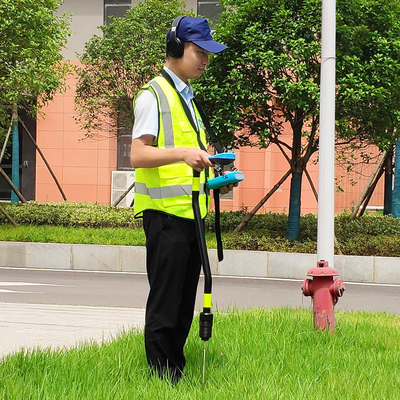

ฟังก์ชั่นการตรวจจับเสียง: โดยใช้เซ็นเซอร์เพื่อรวบรวมเสียงและสัญญาณแสดงการรั่วไหลของท่อสัญญาณที่รวบรวมจะถูกส่งไปยังโฮสต์แบบไร้สายหลังจากประมวลผลสัญญาณโฮสต์แล้วจะแสดงบนอินเทอร์เฟซโฮสต์ในรูปแบบของคอลัมน์สัญญาณและ ค่านิยมในเวลาเดียวกันเสียงจะถูกส่งไปยังชุดหูฟังไร้สายผ่านโฮสต์ ผ่านการรวมกันของ "การฟัง" และ "การมองเห็น" สองวิธีในการวิเคราะห์และกำหนดจุดรั่ว

ฟังก์ชั่นการตรวจจับก๊าซ: โดยการฉีดก๊าซผสมไฮโดรเจนและไนโตรเจนลงในท่อ ใช้เซ็นเซอร์ไฮโดรเจนเฉพาะเพื่อรวบรวมและวิเคราะห์ไฮโดรเจนที่รั่ว ตรวจจับปริมาณไฮโดรเจนที่รั่ว แสดงบนอินเทอร์เฟซโฮสต์ในรูปแบบของคอลัมน์สัญญาณและค่า และ สังเกตการเปลี่ยนแปลงขนาดของปริมาณไฮโดรเจนเมื่อคอลัมน์สัญญาณตำแหน่งที่วัดได้สูงที่สุดและมีค่ามากที่สุดก็สามารถตัดสินได้ว่าตำแหน่งนั้นเป็นท่อรั่ว

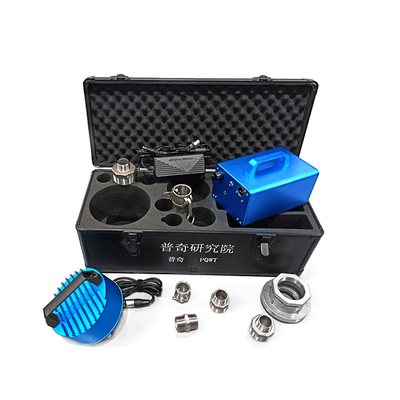

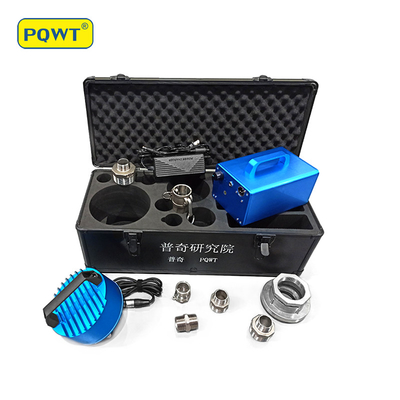

ฟังก์ชันระบุตำแหน่งไปป์ไลน์: เมื่อไม่ทราบทิศทางของไปป์ไลน์ สามารถติดตั้งอุปกรณ์ส่งเสียงได้ที่อินเทอร์เฟซไปป์ไลน์อุปกรณ์สร้างสัญญาณคลื่นเสียงเฉพาะผสมกับหลายความถี่ในไปป์ไลน์สัญญาณจะถูกส่งในแนวนอนตามท่อทั้งสองทิศทางและส่งไปยังพื้นดินในแนวตั้งโดยใช้โฮสต์และเซ็นเซอร์รวบรวมสัญญาณคลื่นเสียงเฉพาะนี้บนพื้นดินและวิเคราะห์ความแรงของมันเพื่อค้นหาทิศทางและทิศทางของโลหะใต้ดินและโลหะที่ไม่ใช่ ท่อโลหะ

ส่วนประกอบ

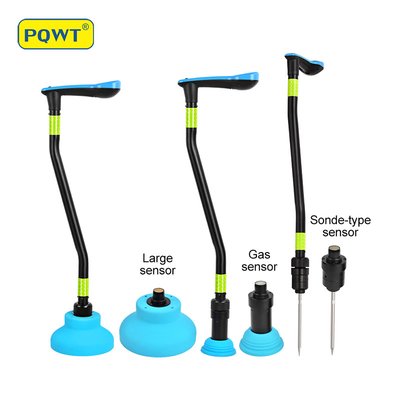

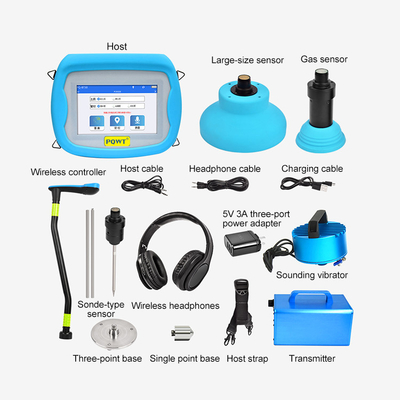

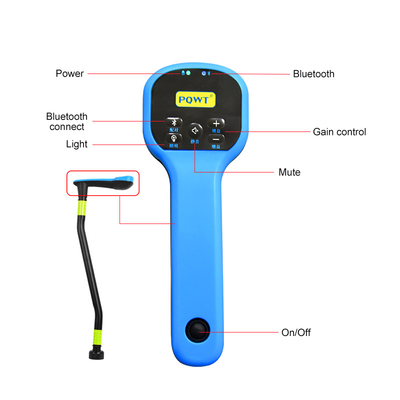

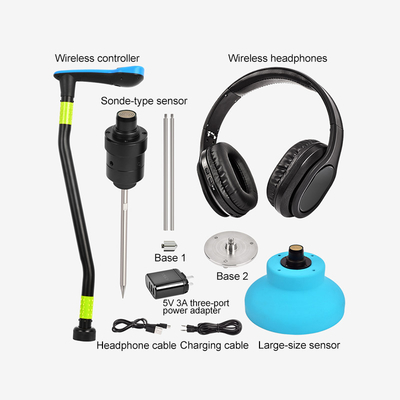

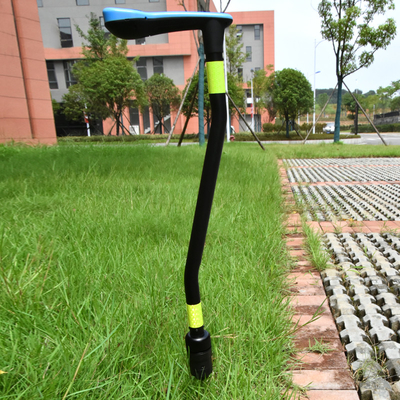

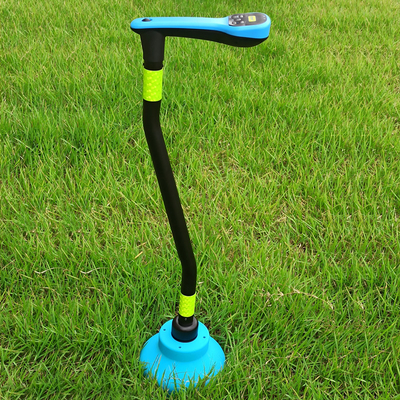

เครื่องโฮสต์, หูฟังไร้สาย, คอนโทรลเลอร์ไร้สาย, ฐานสามจุด, ฐานจุดเดียว, สายเคเบิลสำรองหูฟัง, เซ็นเซอร์ประเภท sonde, ที่ชาร์จ USB 3 พอร์ต 5V 3A 3 พอร์ต, สายชาร์จ, สายเคเบิลสำรองของโฮสต์, สายรัดโฮสต์, เซ็นเซอร์ก๊าซ, ขนาดใหญ่ เซนเซอร์, เครื่องสั่นเสียง, เครื่องส่ง
